作为TWS耳机伴侣，用作收纳及充电的耳机仓必不可少，用户可随时随地将耳机放入仓内，给耳机补充电能，延长续航时间。随着无线充电技术的普及，支持无线充电功能的TWS耳机仓应运而生。其内置无线充电接收模组，能够放在无线充电器上进行充电，实现无线蓝牙+无线充电的"真无线"功能，给用户带来更好体验。

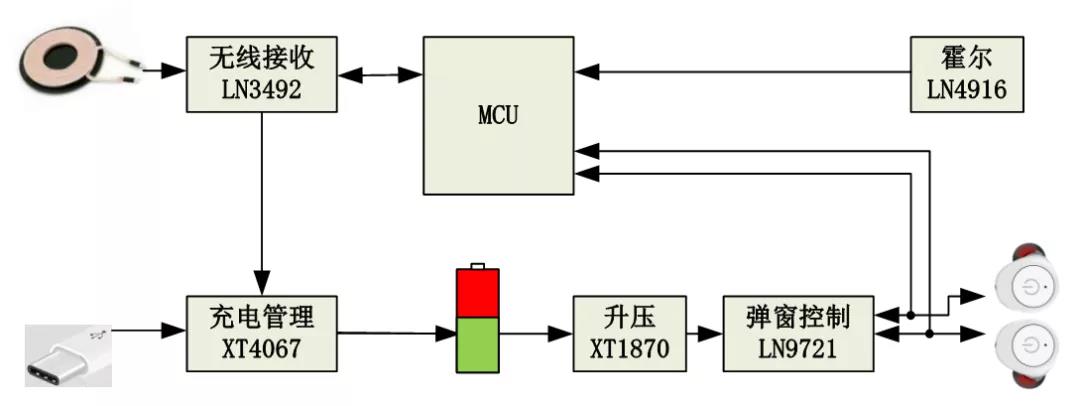

该TWS耳机仓系统框图如下：

南麟TWS耳机仓方案有如下特点：

• 支持5W无线充电和外部Type-C充电

• 支持WPS无线充电联盟Qi通信协议

• 超低待机功耗

• 支持弹窗功能

• BOM简单，性价比高

    南麟TWS耳机仓方案中关键物料介绍：

➤充电管理芯片 XT4067

• 超低消耗电流：输入端待机功耗20uA，BAT端待机功耗小于0. 1uA

• 可编程电流设置，可支持10mA~1000mA充电

• 7V OVP保护，12V工艺耐压

• DFN2020-8L封装




➤升压芯片 XT1870

• 1M工作频率，支持小电感，小电容，降低BOM成本

• 3.0-4.2V输入，5V输出，可带载400mA以上

• 待机电流8uA，关断电流＜0.1uA，高效延长了耳机仓的待机时间

• 效率高达94%

• SOT23-5超小封装




➤霍尔开关 LN4916

• 3.5mT的典型磁感应强度

• 4uA的待机功耗

• 单极性HALL，S极触发，提高系统的抗干扰性能

• 采用SOT553超小封装
